| الاسم التجاري: | OEM |
| مو: | 1 مجموعة |
| السعر: | negotiable |
| شروط الدفع: | T / T ، L / C ، T / T ، ويسترن يونيون |
| القدرة على التوريد: | بناء على الاقتباس المفصل |

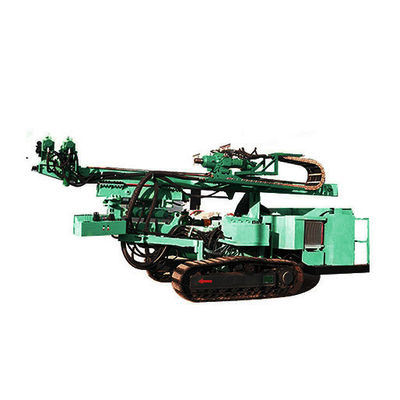

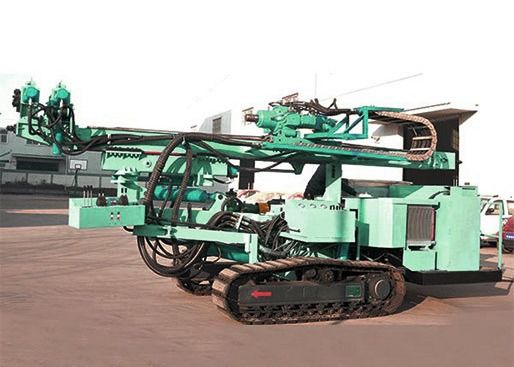

آلة الحفر الهيدروليكية الأرضية بطول 250 متر
وصف المنتج
الحفار هو الهيكل العام ، ويمكن تعديله في ثلاثة أبعاد ، وتحقيق بناء 360 درجة ، ومجهز بالفولاذ
هيكل المشي الزاحف ، الآلة تتحرك بسرعة وراحة البناء في بيئة مختلفة ، القابض يعتمد لقط مزدوج ، يمكن تحقيقه بإزالة أنبوب الحفر والغلاف تلقائيًا.يستخدم الجهاز المياه المتداولة عالية الضغط ، ويستخدم تأثيرًا ديناميكيًا على بناء الحفر الدوارة مزدوج الأنبوب في تكوين حصاة رملية أو بناء تشكيل كسر غير مستقر.الكفاءة أعلى مما كانت عليه في الطرق التقليدية للبناء.
تحكم هيدروليكي كامل في الضغط ، هيكل جسم صلب.مفاهيم التصميم المتقدمة ، أداة المراقبة ، مريحة
العملية ، ضمان الأداء العملي.تعتمد المعدات المحرك كمصدر رئيسي للطاقة ، ومجهزة بمحرك ديزل صغير بقدرة 18 كيلو واط كقوة عند المشي والخروج والخروج.الطاقة الإجمالية لمحرك 90 كيلو واط ، قوة دوران الرأس 65 كيلو واط ، وبالتالي فإن عزم الدوران لجهاز الحفر هو ضعف حجم نفس النوع ، التأثير وقوة الرفع قوية جدًا ، كفاءة عمل عالية ، ويمكن أن تكون متعددة الاستخدامات ، إعطاء الأولوية للبناء الهندسي الراسي المنحدر ، ويمكن أيضًا استخدامه على نطاق واسع في بناء حفرة الأساس العميقة ومترو الأنفاق والنفق والسكك الحديدية وبناء مرساة الطريق السريع وإدارة الكوارث الجيولوجية وكومة صغيرة من البناء.
نقاط الابتكار
1. استخدام هيكل الهيكل العائم ، يمكن تغيير زاوية انطلاق جهاز الحفر وزاوية الاقتراب في نطاق معين ؛
2. باستخدام عزم دوران كبير ورأس الطاقة الدوارة الهيدروليكية ، يمكن أن تتكيف مع أكثر من 95 ٪ من تشكيل البناء ؛
3. تغيرت بنية قضيب التوصيل متعدد الأبعاد ، يمكن أن تجعل المنصة 360 ° في الفضاء ثلاثي الأبعاد تغيرًا تعسفيًا لزاوية البئر ؛
4. يمكن استخدام محرك كهربائي ومحرك ديزل للتعامل مع بيئة البناء وظروف البناء المختلفة ؛
5. مع القابض المزدوج يمكن أن تكمل وظيفة القيد التلقائي ؛
6. استخدم سرعة سلسلة مرات ، تغذية هيدروليكية كبيرة ، تغذية مستقرة وموثوقة ، والتي يمكن أن تحقق حفر مزدوج للأنابيب ، وبعد حفر الأنابيب.
|
قدرة الحفر |
|||||
|
زاوية الحفر |
قطر الحفر |
قطر الثقب النهائي |
عمق الحفر |
ملاحظة |
|
|
0-360º |
dia.89102114 |
dia.150-350mm |
140-250 م |
طبقة من الطين ، سرير رملي ، سرير حصوي |
|
|
محرك دوران الرأس |
|||||
|
سرعة الدوران |
دوران أمامي |
29 ص / دقيقة |
63 ص / دقيقة |
58 ص / دقيقة |
126r / min |
|
|
دوران عكسي |
29 ص / دقيقة |
63 ص / دقيقة |
58 ص / دقيقة |
126r / min |
|
إضراب |
ضغط الإضراب |
تدفق |
تكرر |
تأثير الطاقة |
|
|
|
15Mpa |
117 لتر / دقيقة |
1300 مرة |
450 ج |
|
|
أقصى عزم دوران |
10000 نيوتن |
||||
|
آلية التغذية |
|||||
|
سفر الأعلاف |
الدفع الأقصى |
سحب أقصى |
سرعة |
سحب السرعة |
|
|
3500 مم |
62kn |
94kn |
4 / 16.8 م / دقيقة |
6/24 م / دقيقة |
|
|
هيكل الزاحف |
|||||
|
جهد الجر |
100 كيلو نيوتن |
تحمل الأرض |
0.068 ميجا باسكال |
سرعة السفر |
1.5 كم / ساعة |
|
قدرة التسلق |
20º |
القدرة على التحمل |
11 طن |
مواصفات الزاحف |
450 * 135 * 37 |
|
ارتفاع الهيكل من الأرض |
400 ملم |
طول الزاحف |
3965 ملم |
عزم الدوران الناتج |
1400 نيوتن |
|
آلة الطاقة |
|||||
|
محرك ديزل |
الديزل CHANHCHAI |
18 كيلو واط |
2200 ص / دقيقة |
المشي والنقل |
|
|
محرك كهربائي |
Y160M-4 |
45 + 45 كيلو وات |
1480 ص / دقيقة |
البناء العادي |
|
|
البعد والوزن |
|||||
|
الأبعاد والحجم |
6500 * 2200 * 2650 مم |
||||
|
وزن |
10.5 طن |
||||
