تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | جهاز الحفر YDL-90HB | البعد (L * W * H): | 5200 * 2200 * 2600 مم |
|---|---|---|---|
| وزن: | 5000 كجم | الصناعات المعمول بها: | مصنع التصنيع ، أعمال البناء ، الطاقة والتعدين |
| نوع الطاقة: | الكهرباء والديزل اختيارية | نوع: | جهاز الحفر الأساسي |
| تسليط الضوء: | Crawler Rotary Water Well Drilling Rigs,Hydraulic Rotary Well Drilling Rig,Small Rock Drilling Equipment |
||

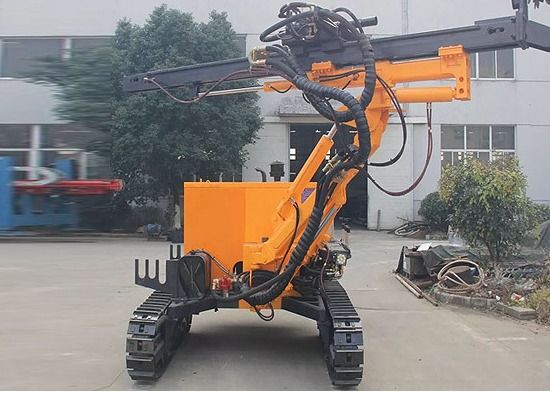

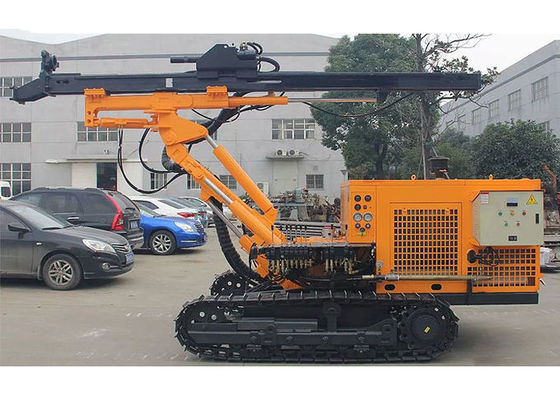

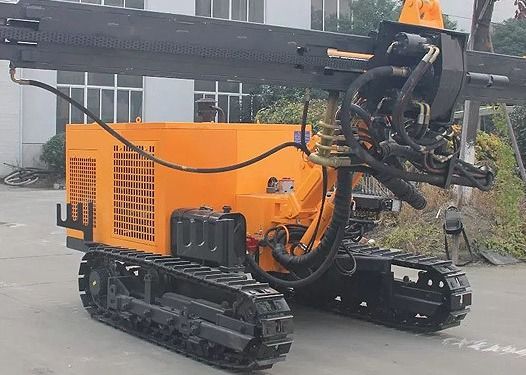

جهاز حفر الآبار الروتاري نوع الحفر
وصف المنتج
YDL-90HB جهاز حفر دوبي متعدد الوظائف من نوع الزاحف عالي الرفع هو جهاز حفر فعال تم تطويره للرسو ، النفث الدوار والتهطال.يحتوي هذا الجهاز على طاقة مزدوجة لمحرك الديزل والمحرك الكهربائي ، ويمكنه العمل بشكل منفصلوبشكل منفصل.وهي مجهزة بمحرك هيدروليكي مزدوج عالي العزم ، ومجهزة بنظام هيدروليكي موثوق به ومستقر ، ولها إطار انزلاقي سريع الاستجابة.
نطاق التطبيق
1. مناسب للعمليات التالية:
(1) سرعة الدوران عالية ، وكفاءة طبقة التربة أكثر أهمية باستخدام المثاقب الملتوية.
(2) يمكن تطبيق التثبيت على حفر أنبوب الحفر ، حفر الغلاف ، وحفر غلاف أنبوب الحفر.
(3) يمكن أن يكون الرش الدوار مناسبًا لطرق الرش الدوارة الفردية والمزدوجة والثلاثية.
2. من خلال تكوين وحدات مختلفة ، يمكن أن تكون مناسبة للعمليات التالية:
(1) ترسيب حفرة الأساس.
(2) كومة صب الجزئي.
(3) إنشاء حفرة حرارية (آبار المياه).
3. تم تطوير أدوات الحفر المقابلة لعمليات البناء التالية:
(1) يتم حفر لقمة الحفر ثلاثية الأجنحة ، ويتم تفريغ الطين.وهي مناسبة للحفر عالي السرعة لطبقات التربة والرمل.
(2) مثقاب مطرقة DTH والخبث من الهواء.انها مناسبة لتشكيل الصخور وبناء طبقة مكسورة.
(3) حفر مطرقة هيدروليكية في الجزء السفلي من الحفرة ، وتصريف الحمأة.وهي مناسبة لبناء الطبقات ذات المحتوى المائي الكبير مثل الطبقات المكسورة وطبقات الرمل.
(4) حفر غلاف.
(5) الحفر المركب لأنابيب الحفر والغلاف.
(6) رذاذ سبين مفرد ومزدوج وثلاثي ورذاذ ثابت ورذاذ متأرجح وعمليات رش تدور أخرى.
الميزة الأساسية:
1. يمكن مطابقة عزم الدوران والسرعة بشكل معقول وفقًا للاحتياجات الفعلية.يمكن تكوين حفر الغلاف المركب بممسك عزم الدوران المقابل وفقًا للتكوينات المختلفة ، مما يحسن من قدرة الجهاز على التكيف.
2. السفر الصاري هو 3.4 متر ، والتي يمكن استخدامها لأنبوب الحفر 3 متر ،
3. مجهزة بهيكل مجنزر ، درجة الصاري والتأرجح من اليسار إلى اليمين ، خطوة النقل والتأرجح من اليسار إلى اليمين ، اسطوانة مدمجة ذات قطر كبير ، شريحة 0.9 متر ، جهاز دعم الفوهة ، مما يجعل إزاحة جهاز الحفر وتحديد المواقع مرنًا للغاية ومريحًا للحفر مستقرة وموثوقة.
4. أقصى ارتفاع للرفع 3.5 متر
5. يمكن للمستخدمين اختيار 1.5 طن من الأدوات للفوز.
6 ، يمكن للمستخدم اختيار الإصدار التلقائي.
المعايير الفنية:
| رذاذ دوار | قطر كومة الرذاذ الدوار (مم) | أعزب: 400 ~ 600 مزدوج: 600 ~ 1200 ، |
| ثلاثية: 800 ~ 1600 | ||
| عمق الحفر (م) | 20 ~ 50 | |
| مرساة (DTH) | قطر الحفر (مم) | Φ100 ~ Φ210 |
| عمق الحفر (م) | 60 ~ 90 | |
| قطر قضيب الحفر (مم) | Φ73 ، Φ89 ، Φ102 ، Φ114 | |
| المعلمات الأساسية | عربة النقل المنزلقة (مم) | 900 |
| زاوية النقل | 0 درجة للأعلى ، 135 درجة للأسفل | |
| تأرجح زاوية النقل | 95 درجة يسار (5 درجات يمين) | |
| 5 درجات يسار (95 درجة يمين) | ||
| زاوية الملعب الصاري | 55 درجة للأعلى ، 15 درجة للأسفل | |
| زاوية سوينغ الصاري | 45 درجة اليسار واليمين | |
| أقصى ارتفاع للرفع (m) | 3.5 | |
| سرعة إخراج الدوار (r / min) | 0 ~ 175 (قابل للتعديل بدون خطوات) | |
| عزم دوران الجيروسكوب الناتج (N · m) | 5300 | |
| السفر الجيرو (مم) | 3400 | |
| عربة النقل المنزلقة (مم) | 900 | |
| قوة الرفع من Gyrator (Kn) | 60 | |
| سرعة رفع الدوار (m / min) | 0 ~ 1.6 (قابل للتعديل بدون خطوات) ، | |
| 1.6 و 5.8 و 23.4 | ||
| الضغط الدوراني (KN) | 30 | |
| سرعة الضغط الدورانية (m / min) | 0 ~ 2.7 (قابل للتعديل بدون خطوات) ، | |
| 2.7 ، 9.5 ، 38.4 | ||
| طريقة المشي | تتبع المشي | |
| قابلية الصعود | 30 درجة | |
| سرعة المشي (كم / ساعة) | 2 | |
| مدخلات الطاقة (محرك ديزل) | 55KW ، 1500r / min | |
| مدخلات الطاقة (المحرك) | 55 كيلوواط ، 1480 لفة / دقيقة | |
| حالة النقل (الطول × العرض × الارتفاع) (مم) | 5200 * 2200 * 2600 | |
| الوزن (كجم) | 5000 |
